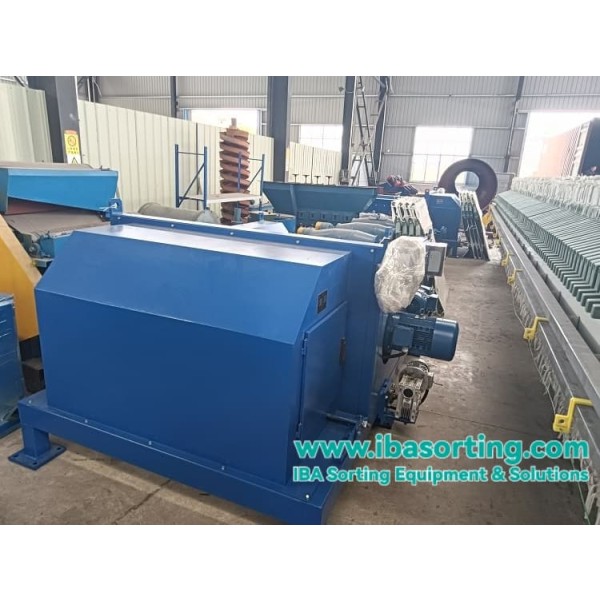

El separador de corrientes de Foucault (ECS) es el principal motor generador de ingresos en cualquier planta de clasificación de cenizas de fondo de incineración (IBA). Utilizando una avanzada inducción electromagnética de alta frecuencia, está diseñado específicamente para la separación precisa de metales no ferrosos valiosos, como aluminio, cobre, zinc y latón, de la escoria inerte de WtE (Waste-to-Energy, conversión de residuos en energía).
Las cenizas de fondo de incineración son muy difíciles de procesar debido a su contenido variable de humedad, su amplio rango de tamaños de partículas y su naturaleza abrasiva. Las unidades ECS estándar suelen tener dificultades o quemarse en estas condiciones. Nuestros separadores de corrientes de Foucault IBA personalizados están diseñados con rotores excéntricos robustos, correas de Kevlar reforzadas y placas divisoras de precisión.
Capaces de alcanzar tasas de recuperación ≥ 98 %, nuestras unidades ECS convierten los residuos sólidos urbanos en flujos de materias primas altamente rentables (ZORBA), al tiempo que limpian la escoria para su uso como áridos secundarios de construcción.
Principio básico de funcionamiento: la fuerza de Lorentz en acción
La separación por corrientes de Foucault se basa en la conductividad eléctrica de los metales. Es el paso crítico que sigue a los separadores electromagnéticos primarios, que deben eliminar primero todos los materiales ferrosos (hierro) para proteger el rotor ECS.
- Campo magnético de alta velocidad: un rotor magnético de NdFeB (neodimio) de alta resistencia gira a velocidades extremas (hasta 4000 rpm) dentro de un tambor no metálico, creando un campo magnético alterno de alta frecuencia.
- Inducción de corrientes parásitas: cuando los metales no ferrosos conductores (como trozos de aluminio o finos hilos de cobre) pasan por este campo, se inducen «corrientes parásitas» giratorias dentro de las partículas metálicas.
- Repulsión magnética: estas corrientes parásitas generan su propio campo magnético, que se opone al campo del rotor, creando una fuerte fuerza repulsiva (conocida como fuerza de Lorentz).
- Separación física: Los metales no ferrosos son expulsados físicamente hacia delante sobre una placa divisora ajustable, mientras que la escoria inerte, el vidrio, los orgánicos sin quemar y el plástico caen naturalmente por gravedad.
Ventajas fundamentales para el procesamiento de escoria WtE
El procesamiento de IBA requiere equipos que puedan soportar una alta abrasión y evitar la acumulación de polvo de hierro fino. Así es como nuestras unidades ECS están optimizadas para esta tarea:
| Ventajas |
Ventajas específicas para la clasificación de IBA |
| ✅ Diseño de rotor excéntrico |
Fundamental para el IBA fino. El campo magnético se desplaza para descender en la parte inferior del tambor. Esto evita que el polvo de hierro residual se adhiera al tambor, se caliente y queme la cinta transportadora. |
| ✅ Placa divisora multieje |
Las parábolas de descarga de la escoria húmeda frente a la seca varían mucho. Nuestras cuchillas divisoras se pueden ajustar con precisión tanto horizontal como verticalmente para capturar partículas no ferrosas de tan solo 2 mm sin aspirar cenizas inertes. |
| ✅ Recuperación extraordinaria (≥ 98 %) |
Los sistemas magnéticos multipolares NdFeB optimizados crean campos profundos, lo que garantiza una extracción de alta pureza tanto de grandes trozos de aluminio como de finos hilos de cobre liberados por las trituradoras de cono. |
| ✅ Protección medioambiental de alta resistencia |
Cuenta con un nivel de protección IP54, bastidores de acero de alta resistencia y bastidores autoportantes en forma de C que permiten una rápida sustitución de la cinta en menos de 15 minutos, lo que minimiza el tiempo de inactividad. |
Requisitos previos para una máxima eficiencia de separación
Para lograr la máxima pureza y tasas de recuperación de metales no ferrosos, el material de alimentación debe prepararse adecuadamente antes de entrar en el separador de corrientes de Foucault:
- ✔ Relación del tamaño de las partículas: El requisito previo para obtener un resultado de separación óptimo es que la relación entre el tamaño superior e inferior de las partículas del material de alimentación no supere un valor de 3 (por ejemplo, alimentando lotes de 5-15 mm o 10-30 mm). Utilice nuestras cribas trommel para un preclasificado preciso.
- ✔ Alimentación uniforme: se debe utilizar un alimentador vibratorio para garantizar que la escoria se distribuya en una sola capa uniforme a lo largo de la cinta del ECS. El apilamiento de material atrapará los metales y reducirá la trayectoria de expulsión.
- ✔ Eliminación estricta de metales ferrosos: los bloques de hierro pesados pueden dañar físicamente la cinta y el tambor de Kevlar. Se deben utilizar potentes imanes de banda o tambores magnéticos antes del ECS.
Especificaciones técnicas del separador de corrientes de Foucault
| Especificación Elemento |
Descripción/valor |
| Eficiencia de clasificación (tasa de recuperación) |
≥ 98 % |
| Tamaño de partícula objetivo |
Modelos gruesos: >40 mm | Modelos estándar: 5-40 mm | Modelos finos: 2-10 mm |
| Capacidad de procesamiento |
8-30 m³/h (varía en función del ancho de la cinta y la densidad de la IBA) |
| Opciones de ancho de cinta |
400 / 600 / 800 / 1000 / 1200 / 1500 / 2000 mm |
| Velocidad del rotor |
Hasta 3000-4000 rpm (dependiendo del sistema de polos) |
| Control y ajuste |
Pantalla táctil PLC con control de velocidad continuo de frecuencia variable |
| Clase de protección |
IP54 |
Nota: Nuestros ingenieros le recomendarán el sistema de polos magnéticos óptimo (polos gruesos o finos) y la configuración del rotor (concéntrica o excéntrica) en función del análisis específico de su material.
Preguntas frecuentes (FAQ)
P: ¿Puede el separador de corrientes parásitas extraer metales pesados como el acero inoxidable o el plomo?
R: La eficiencia de la separación por corrientes de Foucault depende de la relación entre la conductividad eléctrica de un metal y su densidad. Los metales ligeros y altamente conductores, como el aluminio y el cobre, tienen una relación excelente y son fácilmente expulsados por la fuerza de Lorentz. Sin embargo, los metales pesados con baja conductividad (como el acero inoxidable, el plomo y el latón grueso) no reaccionan con fuerza y caen con la escoria inerte. Para recuperarlos, enviamos la escoria restante a nuestro sistema Sawtooth Wave Jig o a nuestros sistemas de clasificación por inducción.
P: ¿Cómo se maneja el IBA fino y húmedo que se adhiere a la cinta?
R: Las cenizas finas y húmedas de la incineración de residuos (WI) cambian la parábola de descarga porque la humedad hace que el material se adhiera ligeramente a la cinta. Nuestras unidades ECS, diseñadas para el procesamiento en húmedo, cuentan con cuchillas divisoras multieje calibradas específicamente y cepillos de limpieza de cinta integrados para evitar la acumulación y mantener una alta precisión de separación.
