En una planta de clasificación de cenizas de fondo de incineración húmedas (IBA), la separación de metales de la escoria genera agua de proceso que se carga en gran medida con cenizas finas y tóxicas, cloruros y polvo de metales pesados. Para cumplir con las estrictas normativas medioambientales, estas aguas residuales no pueden verterse.

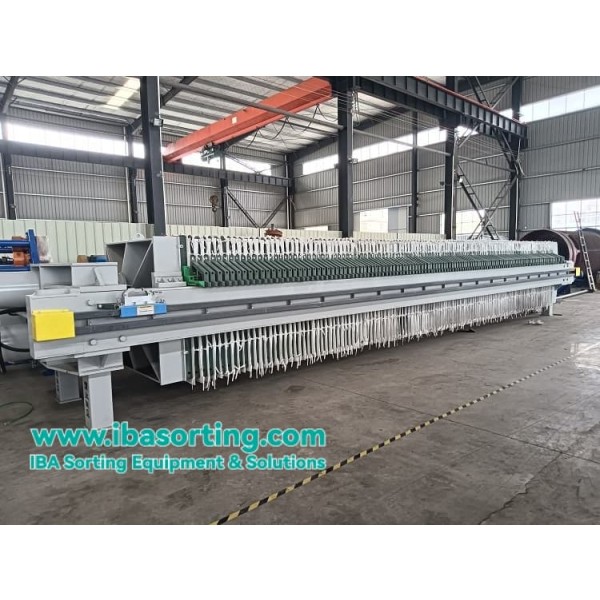

El filtro prensa para lodos IBA es el equipo crítico de la etapa final diseñado para cerrar el ciclo del agua. Mediante la separación sólido-líquido a alta presión, deshidrata de manera eficiente los lodos municipales difíciles y altamente viscosos.
Comprime las partículas finas peligrosas en tortas sólidas secas y fáciles de manejar para su eliminación segura en vertederos, al tiempo que recupera agua filtrada clara y purificada que se recicla instantáneamente en las máquinas de lavado de escoria y los jigs, logrando una verdadera operación de descarga líquida cero (ZLD).
Principio básico de funcionamiento: filtración a alta presión
El filtro prensa funciona mediante un proceso cíclico por lotes, impulsado por un sistema hidráulico automatizado para exprimir la máxima cantidad de agua de los lodos IBA.
- Compresión: el cilindro hidráulico empuja con fuerza la placa de compresión hacia adelante, sellando herméticamente todas las placas de filtro individuales para formar cámaras de filtro vacías e impermeables.
- Filtración de la alimentación: una bomba de alimentación de alta presión empuja los lodos IBA espesados hacia las cámaras. A medida que aumenta la presión, las partículas sólidas de ceniza quedan atrapadas por los paños filtrantes especializados, mientras que el líquido claro (filtrado) pasa a través de ellos.
- Exprésion por presión: Se mantiene la presión de alimentación (hasta 3,0 MPa) para exprimir completamente los sólidos atrapados, formando tortas de lodo densas y con bajo contenido de humedad.
- Descarga: El sistema hidráulico se retrae y el extractor automático de placas separa las placas secuencialmente. Las tortas de lodo seco caen libremente por gravedad en un contenedor de recogida situado debajo.
Ventajas fundamentales para la deshidratación de lodos de WtE
| Ventajas |
Beneficios específicos para la clasificación IBA |
| ✅ Máxima reducción de la humedad |
Al funcionar a presiones extremas (hasta 3,0 MPa), la prensa expulsa la humedad persistente de las cenizas finas, lo que reduce significativamente el volumen y el peso totales de los lodos tóxicos y recorta los costes de eliminación en vertederos. |
| ✅ Excelente claridad del filtrado |
Las telas filtrantes de alta precisión capturan las partículas finas (<0,01 mm). El agua clara resultante está lista para ser bombeada de vuelta al circuito de lavado, lo que reduce drásticamente el consumo de agua municipal. |
| ✅ Control PLC totalmente automatizado |
El sistema eléctrico e hidráulico integrado controla todo el ciclo (prensado, alimentación, mantenimiento de la presión y extracción de placas), lo que permite que un solo operador gestione toda la estación de aguas residuales. |
| ✅ Volumen de cámara adaptable |
El bastidor modular permite entre 20 y 120 placas de filtro. Personalizamos el área de filtración basándonos estrictamente en el tonelaje diario y la concentración de lodos de su planta de WtE. |
Escenarios de aplicación clave en la recuperación de recursos
- ◾ Plantas de procesamiento húmedo IBA: deshidratación de los lodos tóxicos generados por el jigging, la separación magnética húmeda y el lavado de escorias.
- ◾ Lavado de arena y áridos: procesamiento de lodos de polvo de piedra procedentes del reciclaje de residuos de construcción y demolición (C&D).
- ◾ Protección del medio ambiente: deshidratación de lodos de tratamiento de aguas residuales industriales, cenizas volantes y aguas residuales municipales.
Especificaciones técnicas
| Elemento de especificación |
Descripción/valor |
| Concentración óptima de alimentación |
≤ 10 % de sólidos en suspensión (requiere preespesamiento) |
| Presión de trabajo estándar |
0,3 - 1,5 MPa |
| Presión máxima de diseño |
≥ 3,0 MPa (para cenizas ultraviscosas) |
| Número de cámaras de filtrado |
20 a 120 placas (personalizadas en función del tonelaje diario) |
| Material de la placa del filtro |
Polipropileno reforzado (altamente resistente a la corrosión y al cloruro) |
| Nivel de automatización |
Control PLC completo + extractor automático de placas |
Preguntas frecuentes (FAQ)
P: ¿Por qué elegir una prensa de filtro en lugar de una prensa de banda para los lodos de IBA?
R: Aunque las prensas de banda funcionan de forma continua, no pueden alcanzar la alta presión de compresión necesaria para las cenizas incineradoras ultrafinas y viscosas. El filtro prensa aplica una enorme presión hidráulica (hasta 3,0 MPa), lo que da como resultado una torta mucho más seca y dura. Esto reduce drásticamente el volumen de residuos peligrosos que hay que pagar para depositar en el vertedero, lo que proporciona un rápido retorno de la inversión.
P: ¿Se pueden bombear las aguas residuales directamente al filtro prensa?
R: No. Bombear aguas residuales muy diluidas directamente a la prensa es extremadamente ineficaz. Las aguas residuales sin tratar deben pasar primero por un espesador de cono profundo (clarificador) con la adición de floculantes (PAC/PAM). Esto sedimenta los sólidos, alimentando un lodo concentrado (normalmente ≤10 % de líquido) a la prensa de filtro para una deshidratación rápida y eficaz.
