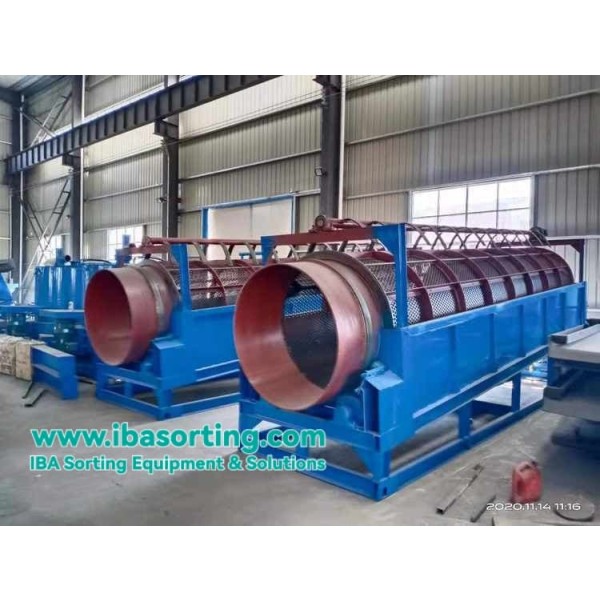

El tamaño eficaz de las partículas es el primer paso fundamental para extraer el máximo valor de las cenizas de fondo de incineración (IBA). La criba trommel IBA es un equipo de clasificación rotativo de alta resistencia diseñado específicamente para manejar la naturaleza heterogénea y desafiante de la escoria de la conversión de residuos en energía (WtE).
A diferencia de las cribas minerales estándar, que se obstruyen fácilmente al procesar residuos sólidos urbanos húmedos o pegajosos, nuestras cribas trommel utilizan un movimiento giratorio continuo. Esto garantiza la dispersión completa del material, permitiendo que las partículas finas caigan mientras que la escoria gruesa y los residuos metálicos de gran tamaño se transportan al extremo de descarga. Es la solución perfecta para la clasificación previa, ya que prepara tamaños de alimentación óptimos para los separadores de corrientes de Foucault y las trituradoras especializadas en IBA que se utilizan en las etapas posteriores.
Principio básico de funcionamiento en el procesamiento de escorias
Las cenizas brutas se introducen en el tambor giratorio. A medida que el tambor gira, la acción de volteo rompe los aglomerados sueltos. Los materiales de grano fino (como las cenizas y los pequeños fragmentos de vidrio) pasan a través de los orificios del tamiz calibrados con precisión bajo la fuerza de la gravedad y la rotación centrífuga. Mientras tanto, la escoria gruesa de gran tamaño y los metales voluminosos son guiados por placas espirales internas hacia el extremo de descarga. Este proceso continuo y automático garantiza un tamaño de alto rendimiento sin cuellos de botella.
Cuatro ventajas fundamentales para las plantas de conversión de residuos en energía
| Ventajas |
Ventajas específicas de la clasificación IBA |
| ✅ Clasificación multicapa de alta eficiencia |
Disponible en diseños de 1 a 3 capas, separa las cenizas de fondo en 2-4 fracciones de tamaño de partícula específicas simultáneamente (por ejemplo, 0-10 mm, 10-50 mm, >50 mm) para alimentar diferentes líneas de clasificación. |
| ✅ Diseño inteligente anti-obstrucción |
Equipado con rascadores giratorios externos o mecanismos de peine que limpian continuamente la pantalla, lo que evita eficazmente el atascamiento habitual en las cenizas de WtE, que son muy húmedas y pegajosas. |
| ✅ Durabilidad para trabajos pesados |
Fabricada con tambores de acero reforzado y mallas de cribado altamente resistentes al desgaste, seleccionadas específicamente para soportar la severa abrasión del vidrio, la cerámica y la chatarra que se encuentran en la escoria. |
| ✅ Protección aguas abajo |
Al eliminar las partículas finas de forma temprana, se reduce significativamente el desgaste de las trituradoras y separadores posteriores, lo que reduce los costes generales de mantenimiento de la planta en más de un 20 %. |
Especificaciones técnicas de la criba trommel IBA
| Modelo |
Capacidad (t/h) |
Potencia (kW) |
Diámetro del tambor (mm) |
Longitud del tambor (mm) |
Tamaño del orificio (mm) |
Dimensiones (L×W×H) (mm) |
| GT1015 |
10-15 |
4,0 |
1000 |
1500 |
<3～10 |
3000 × 1400 × 2145 |
| GT1020 |
15-25 |
5,5 |
1000 |
2000 |
Personalizable |
3460 × 1400 × 2145 |
| GT1225 |
25-40 |
7,5 |
1200 |
2500 |
Personalizable |
4146 × 1600 × 2680 |
| GT1530 |
60-80 |
11 |
1500 |
3000 |
Personalizable |
4460 × 1900 × 2820 |
| GT1545 |
80-150 |
15 |
1500 |
4500 |
Personalizable |
5960 × 1900 × 3080 |
| GT1848 |
150-200 |
22 |
1800 |
4800 |
Personalizable |
6500 × 2300 × 4000 |
| GT2055 |
200-260 |
30 |
2000 |
5500 |
Personalizable |
7500 × 2500 × 4000 |
Nota: Se muestran los modelos estándar. Las capas de la criba, los tamaños de los orificios, los materiales de la malla y los ángulos de inclinación se pueden personalizar completamente en función de los requisitos específicos de su planta.
Escenarios de aplicación clave en la recuperación de recursos
- ◾ Pretratamiento de cenizas de fondo de incineración: clasificación eficiente de la escoria bruta en fracciones definidas (por ejemplo, separación de finos de 0-10 mm de metales voluminosos) para optimizar las condiciones de alimentación de las plantas de clasificación IBA completas.
- ◾ Áridos de construcción a partir de escoria: preparación de cenizas de fondo limpias y clasificados por tamaño para su reutilización como áridos secundarios en materiales de construcción, evitando su eliminación en vertederos.
- ◾ Aprovechamiento de residuos sólidos: recuperación de materiales valiosos de grano fino a partir de vertederos antiguos y residuos sólidos industriales.
Diseñado para un bajo mantenimiento en entornos difíciles
- ✔ Transmisión sellada: Las piezas principales de la transmisión están completamente selladas contra el polvo abrasivo, lo que prolonga la vida útil de los cojinetes hasta en un 50 %.
- ✔ Lubricación centralizada: reduce considerablemente la carga de trabajo de mantenimiento diario, lo que permite que la planta funcione de forma continua.
Preguntas frecuentes (FAQ)
P: ¿Por qué utilizar una criba trommel en lugar de una criba vibratoria para el IBA sin tratar?
R: Las cenizas de fondo de incineración sin tratar suelen estar húmedas, pegajosas y llenas de alambres enredados y residuos de gran tamaño. Las cribas vibratorias se obstruyen fácilmente o sufren daños en estas condiciones. La acción giratoria de una criba trommel rompe activamente los grumos pegajosos y utiliza un mecanismo de autolimpieza, lo que la hace muy superior para el clasificación primaria de escorias.
P: ¿Puede la criba trommel separar diferentes tamaños simultáneamente?
R: Sí. Nuestros trommels pueden configurarse con hasta 3 zonas de malla diferentes a lo largo del tambor. Esto permite que una sola máquina produzca de 2 a 4 fracciones de tamaño de partícula distintas, preparando perfectamente el material para equipos de clasificación altamente sensibles como el Sawtooth Wave Jig.
